CONOCE COMPONENTES ELECTRÓNICOS BASICOS

1.  DIODOS

Diodo detector o de baja señal

Los diodos son dispositivos/componentes electrónicos de dos terminales que funcionan como un interruptor unidireccional, es decir, permiten que la corriente fluya solo en una dirección. A continuación veamos algunos de los más utilizados.

Diodo Rectificador. .

Los diodos rectificadores son aquellos dispositivos semiconductores que solo conducen en

polarización directa (arriba de 0.7 V) y en polarización inversa no conducen. Estas características

son las que permite a este tipo de diodo rectificar una señal.

Los hay de varias capacidades en cuanto al manejo de corriente y el voltaje en inverso que

pueden soportar. Estos diodos permiten convertir la corriente alterna en corriente continua.

Diodo Zéner.

Un diodo zener es un semiconductor que se distingue por su capacidad  de mantener un  voltaje constante en sus terminales cuando se encuentran polarizados inversamente, y por ello se emplean como elementos de control, El diodo zener polarizado directamente se comporta como un diodo normal, su voltaje permanece cerca de 0.6 a 0.7 V.

Diodo emisor de luz (LED’s)

Consisten en un semiconductor con aspecto similar a una bombilla muy pequeña.  Es un emisor de luz y convierte la energía eléctrica en luminosa. Los hay en diversos colores como rojos, ámbar, amarillos, verdes o azules.

Si quieres que un LED se ilumine debes respetar siempre lo siguiente:

1) El LED debe conectarse siempre respetando su polaridad, de lo contrario, no se ilumina.

Dado que el LED es muy pequeño como para que se puedan imprimir estos signos, se señalan el ánodo y el cátodo por la longitud de las patas.

La pata larga corresponde al ánodo al que se conecta el polo (+) y la pata corta corresponde al cátodo al que se conecta el polo (-)

2) La tensión de los bornes del LED no debe exceder nunca de 1,6 voltios, en caso contrario se quema inmediatamente.

Como en la mayor parte de los montajes se utiliza una tensión superior a 1,6V, ésta se debe reducir con la ayuda de otro componente; la RESISTENCIA.

Diodo láser

Diodo Láser

Los diodos láser, también conocidos como láseres de inyección o ILD’s. Son LED’s que emiten una luz monocromática, generalmente roja o infrarroja, fuertemente concentrada, enfocada, coherente y potente. Son muy utilizados en computadoras y sistemas de audio y vídeo para leer discos compactos (CD’s) que contienen datos, música, películas, etc. También se emplean en marcadores luminosos, lectores de códigos de barras y otras muchas aplicaciones.

Fotodiodos

Este tipos de diodos es muy conocido y utilizado. Se caracterizan por contar con una ventana transparente que cuenta con una corriente inversa que se controla en un rango amplio, en donde es manejable la cantidad de luz que pasa por dicha ventana e incide directamente sobre la unión PN. Mientras más cantidad de luz, más grande será la corriente inversa producida.



2. LAS RESISTENCIAS

Resistencia eléctrica es toda oposición que encuentra la corriente a su paso por un circuito eléctrico cerrado, atenuando o frenando el libre flujo de circulación de las cargas eléctricas o electrones.

Para saber el valor de una resistencia tenemos que fijarnos que tiene 3 bandas de colores seguidas y una cuarta más separada que indica su tolerancia. Las 2 primeras bandas indican el número de valor y la tercera las veces que se multiplica.

PRÁCTICA DE MEDICIÓN DE RESISTENCIAS FIJAS.

Clasificación de Resitencias en tres grandes grupos:

1. Resistencias fijas: Son las que presentan un valor óhmico que no podemos modificar.

2. Resistencias variables: Son las que presentan un valor óhmico que nosotros podemos variar modificando la posición de un contacto deslizante.

3. Resistencias ajustables: Disponen de tres terminales, dos extremos y uno común, pudiendo variarse la resistencia (hasta su valor máximo), entre el común y cualquiera de los dos extremos. Son de baja potencia nominal.

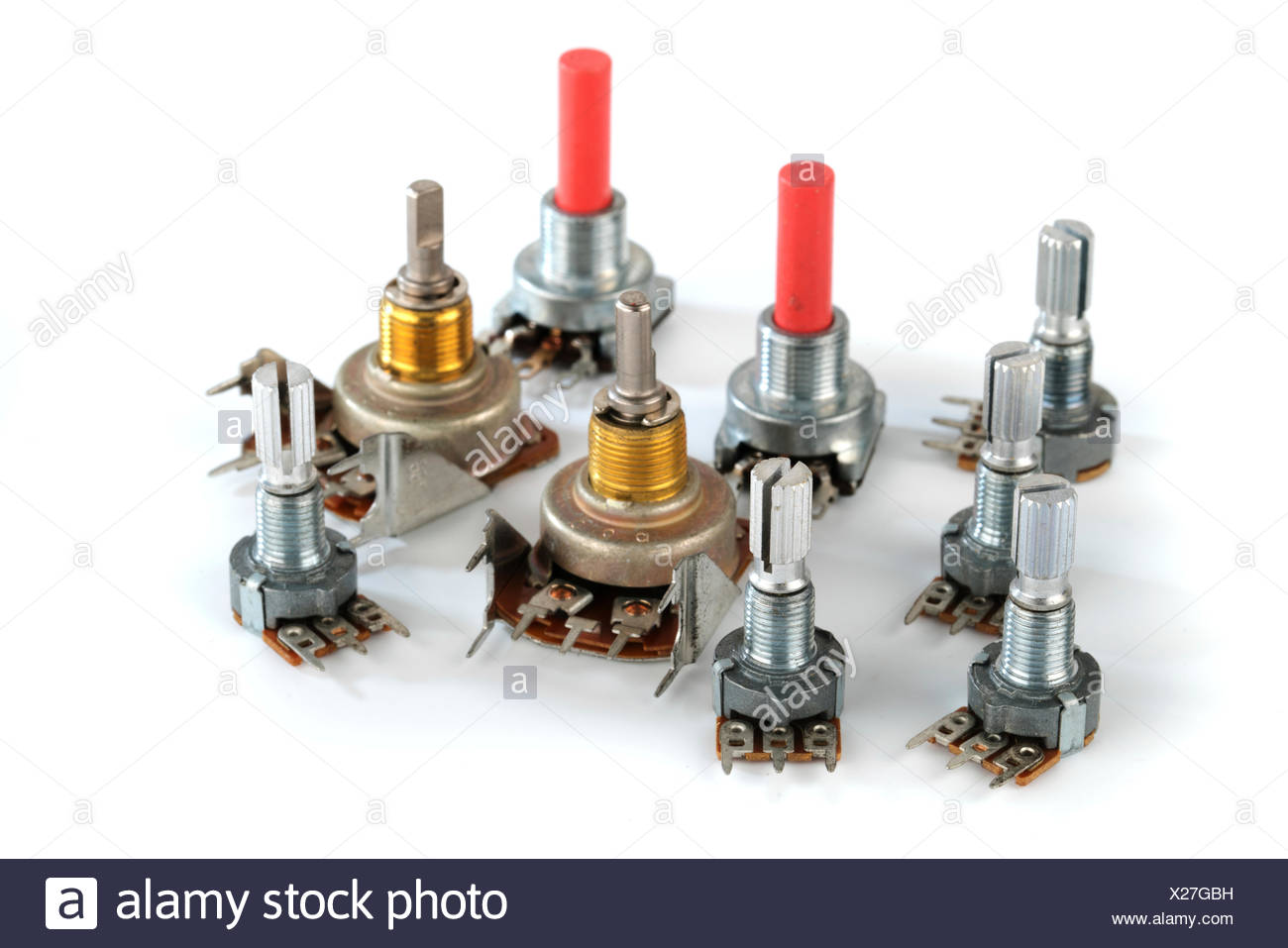

• Resistencia variable (potenciómetro): Su estructura es semejante a la de los resistores ajustables, aunque la disipación de potencia es considerablemente superior. Se utilizan básicamente para el control exterior de circuitos complejos. Los potenciómetros pueden variar su resistencia de forma lineal (potenciómetros lineales) o exponencial (potenciómetros logarítmicos).

. Resistencias especiales: Son las que varían su valor óhmico en función de la estimulación que reciben de un factor externo (luz, temperatura,tensión aplicada, luminosidad)... Los principales tipos son:

• Termistores: Son de mediana estabilidad y bajo precio. Se suelen fabricar a partir de elementos o material semiconductores.
• Varistores: Son resistencias cuyo valor óhmico depende con la tensión. Mientras mayor es la tensión aplicada en sus extremos, menor es el valor de la resistencia del componente.
• Magnetoresistores: El valor óhmico aumenta en función del campo magnético aplicado perpendicularmente a su superficie. Es decir la resistencia varía en función de la dirección del campo magnético.
• Fotoresistores, LDR: El valor óhmico del componente disminuye al aumentar la intensidad de luz que incide sobre el componente.

PRACTICA CON POTENCIOMETRO Y FOTO-RESISTENCIAS

3. TRANSISTORES.

El transistor es un dispositivo electrónico semiconductor utilizado para entregar una señal de salida en respuesta a una señal de entrada. Cumple funciones de amplificador, oscilador, conmutador o rectificador.​

Funcionamiento del Transistor

 Un transistor puede tener 3 estados posibles en su trabajo dentro de un circuito:
 - En activa : deja pasar mas o menos corriente (corriente variable).
 - En corte: no deja pasar la corriente (corriente cero).
 - En saturación: deja pasar toda la corriente (corriente máxima)

4. CONDENSADOR ELÉCTRICO

 Un condensador, también llamado capacitor, es un componente eléctrico que almacena carga eléctrica, para liberarla posteriormente. También se suele llamarse capacitor eléctrico. En la siguiente imagen vemos varios tipos diferentes.





Este sería el símbolo de cada condensador en el plano según su tipo:

5. MODO DE USO DE ALGUNOS ELEMENTOS PARA TRABAJAR CON LOS COMPONENTES ELECTRONICOS.

A. PROTOBOARD

Es una especie de tablero con orificios, en la cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo.

Estructura del protoboard: Básicamente un protoboard se divide en tres regiones:
A) Canal central: Es la región localizada en el medio del protoboard, se utiliza para colocar los circuitos integrados.

B) Buses: Los buses se localizan en ambos extremos del protoboard, se representan por las líneas rojas (buses positivos o de voltaje) y azules (buses negativos o de tierra) y conducen de acuerdo a estas, no existe conexión física entre ellas. La fuente de poder generalmente se conecta aquí.

C) Pistas: La pistas se localizan en la parte central del protoboard, se representan y conducen según las líneas rosas

MIRA EL VÍDEO DE COMO USAR LA PROTOBOARD

B. USO DEL MULTÍMETRO.

Un multímetro, a veces también denominado polímero o tester, es un instrumento de medida que ofrece la posibilidad de medir distintos parámetros eléctricos y magnitudes en el mismo aparato. Las más comunes son las de voltímetro, amperímetro y óhmetro. Es utilizado frecuentemente por personal en toda la gama de electrónica y electricidad.
